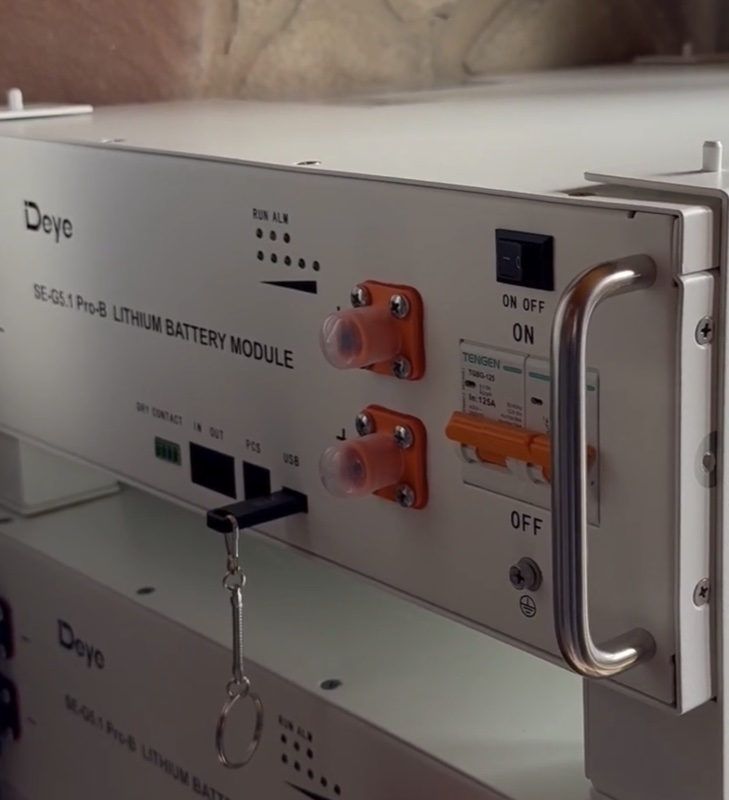

CAN і RS485 передають інвертору дані про стан батареї: напругу, струм, SOC, температуру, дозволи на заряд/розряд і помилки (на морозі BMS забороняє заряд — див. LiFePO4 на морозі). Якщо інвертор очікує ці дані, але не отримує їх або отримує у неправильному протоколі, симптом може виглядати як несправність батареї. Якщо акумулятор розряджений «у нуль» і BMS відключила вихід, див. запуск BMS після глибокого розряду.

Що може піти не так

  • Неправильний кабель або pinout. Кабелі CAN/RS485 різних виробників не завжди взаємозамінні.
  • Не той порт. Частина систем має окремі порти для інвертора, ПК, паралельної роботи або сервісу.
  • Несумісний протокол. Інвертор і BMS можуть підтримувати різні протоколи, навіть якщо фізичний порт однаковий. На Deye протокол задають полем Lithium Mode — див. коди Lithium Mode Deye для CAN і RS485.
  • Налаштування батареї. Адреса, DIP-перемикачі, режим master/slave або Battery Setting можуть бути неправильними.
  • BMS у захисті. Якщо BMS блокує заряд або розряд, правильний кабель не прибере кореневу причину.

Що означає зв'язок BMS з інвертором через CAN/RS485

У lithium/closed-loop системах інвертор може отримувати від BMS не лише SOC, а й фактичну напругу, струм, температуру, charge current limit, discharge current limit і статус захистів. Тому симптом “інвертор не заряджає” іноді означає не відмову силової частини, а команду або обмеження з боку BMS.

Зона Типовий симптом Що потрібно перевірити
Кабель BMS page порожня або всі значення = 0 Розпіновку RJ45, CAN-H/CAN-L, RS485 A/B, порт BMS
Протокол Інвертор бачить батарею нестабільно або не приймає SOC Lithium/User mode, setup-код, протокол BMS
Паралельний стек Ємність або струм менші за очікувані Master/slave, ADD/DIP, link-порти, сумарні ліміти
Захист BMS Зв'язок є, але заряд або розряд не дозволено Alarm, protection, cell voltage, temperature, CCL/DCL

Коли SOC показує неправильно: BMS, shunt або розрахунок за напругою

SOC може надходити з різних джерел: самої BMS, зовнішнього шунта, інвертора або розрахунку за напругою. Для LiFePO4 це особливо важливо, бо напруга довго тримається майже рівною на великій частині діапазону. Якщо обраний неправильний source або частина навантаження не враховується, відсоток заряду може виглядати нормальним, а фактична доступна ємність - ні.

Паралельні батареї: master/slave, адреси і ліміти струму

У стійкових або настінних батареях кілька модулів часто працюють як один стек. Інвертор бачить master-батарею, яка агрегує дані інших модулів. Якщо адреса, DIP/ADD-перемикач або link-порт налаштовані неправильно, система може показувати не всю ємність, некоректні струмові ліміти або втрачати один із модулів.

JK/JBD/Daly/Seplos: чому “протокол Pylontech” не гарантує сумісність

У кастомних і DIY батареях BMS може заявляти підтримку популярного протоколу, але це ще не гарантує сумісність із конкретним інвертором. Важливі порт, швидкість, адреса, версія firmware, набір переданих полів і реакція BMS на запити інвертора. Тому сервісна задача - перевірити реальний обмін, а не лише назву протоколу в меню.

Чи варто міняти BMS на JK заради Bluetooth і Wi-Fi?

В одному зверненні власник Datouboss LiFePO4, яку він описує як 12V/300AH, попросив діагностику, балансування та встановлення JK BMS із Bluetooth і Wi-Fi. Це запит на оцінку модернізації: несправність BMS, дисбаланс комірок і результат робіт не підтверджені. Саме бажання бачити показники у телефоні ще не визначає, чи потрібно міняти BMS або всю батарею.

Телеметрія у телефоні та зв’язок з інвертором — різні задачі. У документації конкретної JK-B1A8S-10PS V15.3.3 описано мобільний застосунок через Bluetooth, а CAN/RS485 позначено як опційні інтерфейси. Окрема специфікація Wi-Fi-модуля JK V1.0 описує отримання даних BMS через TTL/RS485 та перегляд у браузері, з окремими локальним і хмарним режимами. Ці приклади не доводять сумісності з цією Datouboss: потрібні точна модель BMS, ревізія, підтримуваний модуль і документація. Наявність Bluetooth або Wi-Fi сама по собі не підтверджує обмін CAN/RS485 з вашим інвертором.

Перед оцінкою надішліть доступні без втручання фото шильдика, точні моделі й ревізії батареї, встановленої та бажаної BMS, зарядного пристрою або інвертора; опис навантаження, стану батареї та наявні показники. Корисні паспорт, схема від виробника, документація конфігурації комірок і гарантійні умови постачальника. Якщо цих даних немає, так і зазначте — відкривати корпус заради заявки не потрібно. Уточніть бажані функції: перегляд напруги комірок, струму, температури, повідомлення, локальний чи віддалений доступ або обмін з інвертором. Не кожна функція доступна в кожній моделі чи комплектації.

Варіант Коли розглядати Що порівняти
Залишити поточну систему Перевірений стан батареї та наявні функції відповідають задачі Вартість потрібної діагностики чи обслуговування, погоджений простій, чинні умови гарантії
Оцінити модернізацію BMS Інженер підтвердив електричну й механічну здійсненність та потрібні функції BMS і модулі, монтаж, перевірка, логістика; погоджені строки та гарантія на виконані роботи
Підібрати сумісну нову батарею Модернізація недоцільна або не забезпечує потрібних функцій Покупка, доставка, встановлення й налаштування, перерва живлення, підтверджена телеметрія та гарантія продавця

Порівнюйте повну погоджену вартість і користь для вашої системи, а не лише ціну плати JK. До внутрішніх робіт слід з’ясувати їхній вплив на гарантію готової батареї. Балансування чи заміна BMS не призначаються автоматично: спочатку потрібні діагностика, висновок про стан батареї та оцінка доцільності. Ціна, строки, сумісність і результат цієї модернізації поки не встановлені.

JK-PB2A16S20P у саморобній батареї: блимає червоний Alarm, інвертор не бачить батарею

В одному знеособленому зверненні власник зібрав акумулятор самостійно на платі JK-PB2A16S20P (за його словами, прошивка 19.35). Проблема з’явилася при першому ж запуску: він порушив послідовність підключення дротів до комірок. Тепер на BMS блимає червоний індикатор Alarm, а інвертор не бачить батарею — немає зв’язку CAN/RS485. Модель інвертора, кількість і тип комірок, показання застосунку та те, що саме було підключено не в тому порядку, невідомі. Це передані власником дані, а не підтверджений діагноз.

Тут дві окремі задачі: чому плата показує тривогу і чому немає обміну з інвертором. Блимання Alarm саме по собі не доводить, що плата згоріла. За таблицею індикаторів у специфікації JK-PB2A16S20P у нормальному стані RUN світиться, а ALM вимкнений. ALM блимає при перевищенні струму, температури чи напруги, збої заряду або розряду, а також у групі «інші попередження»: пароль не змінено, коротке замикання, ненормальна температура. Тобто причин кілька, і частина з них не пов’язана з пошкодженням.

Водночас порядок підключення для цієї плати — не формальність. Специфікація називає його суворим: спершу B- і P-, потім B+ і P+, далі роз’єми вимірювальних дротів комірок від молодшого до старшого; після цього плату активують кнопкою, а навантаження чи зарядний пристрій підключають лише тоді, коли з’єднано все. Керівництво JK версії 15.4.1 додає: перед увімкненням слід ще раз перевірити балансувальний джгут і з’єднання P- та B-, інакше можливі ненормальна робота і навіть вигоряння. Що саме виходить з ладу при порушенні порядку, документи не уточнюють — це показує лише перевірка плати. Обидва документи старіші за версію 19.35, тому для плати цієї ревізії їх варто звірити з інструкцією з комплекту.

Що перевірити Що каже документація Можливе рішення
Яку саме тривогу показує застосунок ALM блимає при кількох станах: струм, температура, напруга, збій заряду або розряду, незмінений пароль, коротке замикання, ненормальна температура (специфікація, розд. 6). Зробити знімок екрана застосунку з назвою тривоги. Якщо це лише незмінений пароль — його змінюють у застосунку. Інші тривоги розбирають за рядками нижче.
Напруги комірок: застосунок і мультиметр B0 — мінус першої комірки, B1…B16 — плюс кожної наступної (специфікація, розд. 9). Керівництво 15.4.1: схема підключення залежить від кількості комірок, плата розрахована на 7–16 послідовних. Порівняти напруги в застосунку з вимірами на клемах комірок. Якщо мультиметр показує норму, а канал у застосунку — нуль або явно хибне значення, шукають помилку в джгуті або пошкоджений вимірювальний вхід плати.
Порядок і правильність джгута Знімати у зворотному порядку: спершу зарядний пристрій або навантаження, потім роз’єми вимірювальних дротів від старшого до молодшого, наостанок B+, P+, B-, P- (специфікація, розд. 10). Від’єднати плату в цьому порядку, перевірити джгут за схемою для своєї кількості комірок і лише потім підключати знову в порядку з документації. Це робота під напругою батареї — для фахівця.
Чи пошкоджена плата Керівництво 15.4.1 попереджає про ненормальну роботу і навіть вигоряння, якщо увімкнути плату з неправильно підключеним джгутом або P-/B-. Не підключати навантаження і зарядний пристрій, поки причина тривоги невідома. Плату оглядає і перевіряє фахівець; ремонт чи заміну обирають після діагностики.
Порт і кабель до інвертора CAN і RS485-1 — окремі гнізда RJ45 зі своїм призначенням контактів; швидкість CAN за замовчуванням 250k; друга пара гнізд RS485-2 призначена для паралельного з’єднання батарей (специфікація, розд. 8–9). Звірити, чи кабель стоїть у гнізді CAN або RS485-1, а не в паралельному, і чи збігаються контакти з роз’ємом інвертора. Звичайний патч-корд не гарантує правильного з’єднання.
Протокол і адреса У специфікації перелічені протоколи: Deye, GoodWe, Growatt, Invt, Must, Pylon, SMA, SRNE, Victron, Voltronic. Адресу 0–15 задає DIP-перемикач; за керівництвом 15.4.1, плата з адресою 0 працює як головна. Перевірити, чи вибраний у BMS протокол відповідає інвертору, а в інверторі увімкнено літієвий режим із потрібним протоколом. Для одиночної батареї перевірити положення DIP-перемикача.

Документація не каже, чи передає плата дані інвертору під час тривоги. Тому послідовність така: спершу з’ясувати причину Alarm, потім перевіряти кабель, порт і протокол. Якщо вимірювальні входи плати пошкоджені, налаштування зв’язку проблему не вирішать.

Чого не робити. Не замикайте P- і B- в обхід плати та не вмикайте батарею на інвертор із невідомою тривогою. Не перепідключайте роз’єми навмання «поки не запрацює»: кожне увімкнення з помилкою в джгуті — новий ризик для плати. У саморобній батареї шини відкриті, а 16 послідовних комірок LiFePO4 — це понад 50 В і великий струм короткого замикання.

Що підготувати для звернення:

  • Знімки екрана застосунку JK: тривоги, напруги всіх комірок, версії плати і прошивки.
  • Фото плати з обох боків, роз’ємів вимірювальних дротів і того, як джгут підключений до комірок.
  • Опис, що саме було підключено не в тому порядку і чи були іскра, запах або нагрів.
  • Кількість і тип комірок, модель інвертора, тип кабелю зв’язку і гніздо, в яке він вставлений.

Саму плату можна перевірити окремо від батареї. Але причина може бути й у джгуті чи з’єднаннях комірок, тому без фото і вимірів батареї висновок буде неповним. Про зв’язок JK з Deye є окрема сторінка: JK BMS та Deye.

Висновок для цього звернення:

  • Червоний Alarm означає попередження або захист; яке саме — показує застосунок, а не індикатор.
  • Порушений порядок підключення міг пошкодити плату, але це підтверджує лише перевірка.
  • Відсутність зв’язку з інвертором — окрема перевірка порту, кабелю, протоколу й адреси після того, як зникне тривога.
  • До з’ясування причини батарею не навантажують і не заряджають.

Що потрібно для діагностики зв’язку

Фото і моделі

Модель інвертора, модель батареї, тип BMS, фото портів, кабелю, шильдика і підключення.

Дані BMS

SOC, напруга, струм, температура, статус charge/discharge, активні alarm або protection.

Поведінка інвертора

Помилка на екрані, чи бачить батарею, чи змінюється SOC, чи починається заряд і в якому режимі батареї працює інвертор.

Якщо чекати ремонт немає часу: нова батарея з наявності

Діагностика й ремонт займають час. Якщо резервне живлення потрібне вже зараз, швидшим рішенням може бути нова LiFePO4. Сумісність із вашим інвертором перевіряємо до покупки; у Києві модель з наявності можна отримати в день звернення.

Практичний наступний крок

Не міняйте протокол навмання

Перед зміною налаштувань потрібно зрозуміти, чи проблема в кабелі, протоколі, BMS, захисті батареї або сумісності системи.

Перейти до списку даних

FAQ по BMS, CAN і RS485

Чи можна використовувати звичайний Ethernet-кабель для CAN/RS485?

Не варто вважати його універсальним. Роз'єм може виглядати як RJ45, але CAN-H/CAN-L або RS485 A/B можуть бути на інших пінах. Потрібно звіряти pinout інвертора і батареї або використовувати кабель, рекомендований виробником.

Чому інвертор показує battery absent або BMS values = 0?

Найчастіше інвертор не отримує валідний обмін з BMS: неправильний порт, кабель, протокол, адреса, master/slave або setup-код. Це не доводить, що батарея несправна, але вимагає перевірки зв'язку і BMS-статусу.

Чому після додавання другої батареї система працює гірше?

У паралельних батареях важливі master/slave, адресація, link-порти, firmware, сумарні ліміти струму і те, чи бачить інвертор агреговані дані всього стека. Один модуль поза ланцюгом може змінити SOC і доступний струм.

Чи можна налаштувати JK/JBD/Daly BMS під Deye або Victron?

Іноді такі BMS мають емуляцію популярних протоколів, але це не гарантія сумісності. Потрібно звіряти manual конкретної BMS, порт, протокол, швидкість, pinout і те, які саме дані передаються інвертору.

Джерела для технічної логіки

  • Victron CAN-bus BMS cable manual офіційні попередження щодо кабелів, pinout і CAN-зв'язку.
  • Victron + Pylontech compatibility guide офіційна інтеграційна логіка master battery, DVCC і CAN.
  • Deye approved battery list приклад того, що interface і setup-код залежать від моделі батареї.
  • JK-B1A8S-10PS User Manual V15.3.3 документ із каталогу виробника: приклад Bluetooth та опційних CAN/RS485 конкретної моделі; не підтвердження сумісності з Datouboss.
  • JK Wi-Fi Module Specification V1.0 окремий модуль, браузерний перегляд і режими доступу; підтримку конкретної BMS потрібно перевірити.
  • JK-PB2A16S20P BMS Specification V1.0 (Chengdu Jikong, 08.03.2024) документ виробника, копія на сайті дистриб’ютора Gobel Power, 16 с.: с. 2 — перелік протоколів та інтерфейсів; розд. 6 (с. 10) — індикатори RUN/ALM; розд. 8 (с. 12) — CAN 250k, RS485, адреси DIP 0–15; розд. 9 (с. 14–15) — контакти CAN, RS485-1, RS485-2 і B0…B16; розд. 10 (с. 16) — суворий порядок підключення й від’єднання. Не діагноз звернення. Перевірено 16.11.2026.
  • JK Energy Storage Series BMS Product Specification 15.4.1 (JK-PB1A16S / PB2A16S) керівництво Chengdu Jikong, копія, викладена на форумі akkudoktor.net, 33 с.: с. 27–28 — індикатори й адреса 0 як головна; с. 31 — плата для 7–16 послідовних комірок, схема залежить від їх кількості; с. 33 — перевірка балансувального джгута і P-/B- перед увімкненням, ризик вигоряння. Версія старіша за 19.35. Перевірено 16.11.2026.
